製品詳細
起源の場所: 中国
ブランド名: Screate DALA
モデル番号: TL-3000シリーズ
支払いと送料の条件
最小注文数量: 交渉可能
価格: Negotiable
パッケージの詳細: 標準包装,顧客の要求に応じて
受渡し時間: 7 - 15仕事日
支払条件: T/Tなど
測定データ: |
直径,卵巣,幅,厚さ,丸み,首 |
適用する: |
丸いワイヤ,平らなワイヤ,透明なワイヤ,ホースとバーなど |
測定: |
0.03~120mm |
動作電源: |
24V ±10% 40VA |
コミュニケーション: |
WIFI,RS485 MODBUS RTU,CAN,PROFINET,PROFIBUS,ETHERNET IP ネットワークを接続する |
測定データ: |
直径,卵巣,幅,厚さ,丸み,首 |
適用する: |
丸いワイヤ,平らなワイヤ,透明なワイヤ,ホースとバーなど |
測定: |
0.03~120mm |
動作電源: |
24V ±10% 40VA |
コミュニケーション: |
WIFI,RS485 MODBUS RTU,CAN,PROFINET,PROFIBUS,ETHERNET IP ネットワークを接続する |

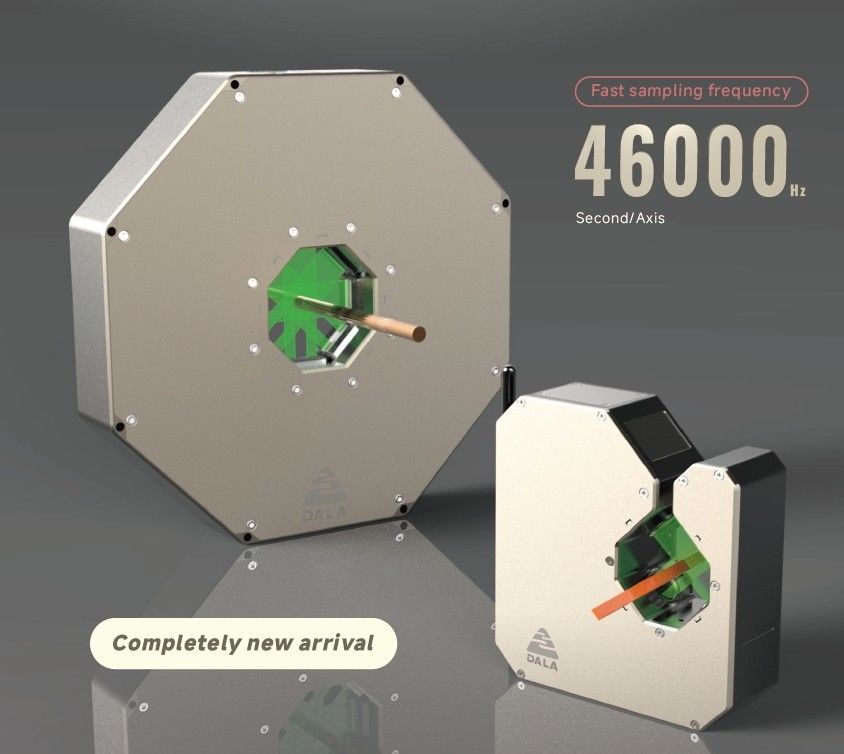

| モデル | TL-3006D | TL-3025D | TL-3025Q | TL-3120D |
|---|---|---|---|---|
| 軸 | 2軸 | 2軸 | 4軸 | 2軸 |
| 測定範囲 | 0.03~6mm | 0.2~25mm | 0.2~25mm | 0.8~120mm |
| 繰り返し可能性 | ±0.03μm(1) について | ±0.1μm(2) について | ±0.1μm(2) について | ±0.3μm(3) について |
| 精度 | ±0.5μm(4) について | ±2μm(5) | ±2μm(5) | ±5μm(6) |
| 採取頻度 | 46KHz/軸 | 46KHz/軸 | 46KHz/軸 | 20KHz/軸 |
| サイズ (L*W*H) | 180*198*60mm | 270*296*60mm | 380*380*68mm | 507*492*65mm |
| 適用する | 丸いワイヤ,平らなワイヤ,透明なワイヤ,ホースとバーなど | |||
| 測定データ | 直径,卵巣,幅,厚さ,丸み,首 | |||
| 電源 | 24V ±5%,最大75W | |||
| ディスプレイ | LED | |||
| 通信インターフェース |
標準:RS485 MODBUS RTU,CANWIFI オプション:PROFIBUS,PROFINET,EtherNet/IP,EtherCATなど |
|||
| 電気ポート |
デフォルト:デジタル出力 (リレー),デジタル入力,アナログ入力エンコーダ パルス入力ポート オプション:PIフィードバック制御,アナログ出力(7) |
|||
| 環境への適応性 | ワーキング・テン | 0~50°C | ||
| 労働環境 | 20~85%RH (凝縮がない) | |||
| 亮度 | 熱灯,?? 光ランプ 3000lx以下 | |||
| 振動抵抗 | 10~55Hz フルアンプリチュード 1.5mm XYZ方向で2時間 | |||
| 衝撃耐性 | 10G/6ms | |||
| IPグレード | IP65 | |||
| データ収集分析 | DMS1000測定ソフトウェアシステム,DS14 ZTディスプレイと制御システム | |||
| 耐受性が高すぎると | 支援 | |||
| 透明モード | 支援 | |||
注記:
(1) 平均回数を1150に設定し,測定エリアの中心部で直径10mmの丸い標準棒の ±2σ値を測定する.
(2) 10mm の物体直径の場合, 8*8mm の中心部に移動するときに測定精度は ±2um です.
(3) PI フィードバック制御とアナログアウトオプションは,デバイスの注文時に注文しなければならない.
(4) 2*2mm の測定領域に φ1mm の丸い棒を移動し,測定誤差を測定する.
(5) 8*8mm の測定領域に φ10mm の丸い棒を移動し,測定誤差を実行する.
(6) 40*40mm の測定領域で φ40mm の丸い棒を移動し,測定誤差を測定する.
(7) 産業通信モジュールとPIフィードバック制御モジュールは,工場を出る前にインストールされているので,注文する前に需要を通知してください.
